FUZysteam: Pembuatan Logo 3D Adobe Illustrator

Hal pertama dalam pembuatan logo 3D adalah pembuatan konsep atau sketsa, hal ini untuk mempersingkat waktu menentukan arah dan tujuan logo tersebut. Konsep bisa dibuat melalui pensil dengan kertas.

Konsep bisa discan atau difoto, yang nantinya bisa dibuka di Software Adobe Illustrator.

Tampilan Konsep Logo

Langkah selanjutnya yaitu membuat lembar kerja baru dengan cara : File-New Pada MENU Bar. Dan akan muncul seperti gambar dibawah. Ubah Name atau Title, yang lainnya settingan default.

Buka konsep Logo di Adobe Illustrator, dengan cara File-Open pada Tool Box cari konsep kemudian Open. Trecing gambar logo menggunakan Pen Tool (P), yang ada pada Tool Box. Trecing semua garis yang telah dibuat, untuk membuat bola, gunakan Ellipse Tool (L), agar bulatan berbentuk sempurna, tekan SHIFT. Trecing garis sampai selesai.

Berilah warna biru pada bola ditengah, dan warna merah pada object Yin Yang, menggunakan Fill Tool (X), dan beri warna gradient hitam putih pada Object belahan Yin Yang menggunakan Gradient Tool (>) yang nantinya akan digunakan sebagai efek Aluminium.

Seleksi bola yang berwarna biru menggunakan Seletion Tool (V), beri efek gradient dengan tiga titik poin warna putih, biru, dan hitam, dengan Type Radial. Atur gradient seperti gambar dibawah.

Langkah selanjutnya membuat efek bola lebih berkilau, dengan menggunakan Opacity Mask. Buatlah bulatan berbentuk Oval menggunakan Ellipse Tool (L), lalu copy paste bulatan tadi dan beri warna gradient hitam putih dengan Type Linear, tumpuk jadi satu bulatan tadi, akan tampak seperti gambar berikut.

Seleksi semua object oval, pada kotak dialog Transparency pilih More Option dan klik Make Opacity Mask.

Maka akan tampak seperti gambar berikut.

Letakkan object Gradient Opacity Mask tadi pada bola berwarna biru, atur posisinya sedemikian rupa, dan akan tampak seperti gambar berikut.

Langkah selanjutnya membuat efek aluminium pada object dinding Yin Yang menggunakan Gradient Tool (>) dengan enam titik poin warna Type Radial, atur sedemikian rupa, supaya terlihat elegan.

Beri warna gradasi pada Yin Yang merah, dengan tiga titik warna putih, merah, dan hitam. Dan akan tampak seperti gambar berikut.

Langkah selanjutnya, membuat efek kilauan pada object aluminium, dengan menggunakan Pen Tool (P), pada tepi lengkungan object.

Berikan warna putih tanpa outline, dan hasilnya akan tampak seperti berikut.

Berikan efek kilauan juga pada Yin Yang merah, menggunakan Opacity Mask seperti langkah sebelumnya.

Langkah selanjutnya membuat text “WUSHU INDONESIA” dengan Font Arial menggunakan Text Tool (T) yang ada pada Tool Box, text ini akan dijadikan melengkung.

Untuk membuat efek melengkung pada text, masuk pada menu Effect / Warp / Arc…

Pada kotak dialog Warp Options pilih Style Arc dengan Bend – 60 %, Distortion : Horizontal – Vertical 0 %. Klik Ok.

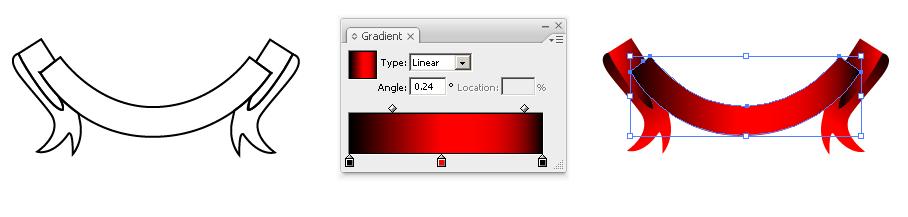

Selanjutnya beri gradient hiasan dibawah nya menggunakan gradient tool dengan tiga titik warna hitam merah dan hitam, Type Linier. Atur gradient seperti gambar berikut.

Letakkan text “WUSHU INDONESIA” pada hiasan logo, selanjutnya copy paste text untuk membuat efek bayangan, beri warna putih text copy. Atur sehingga tampak seperti gambar berikut.

Letakkan ornament dibawah logo, dan seleksi semua bagian logo, agar dapat dijadikan satu. Jadikan satu semua bagian logo dengan Group, dengan cara klik kanan pada mouse akan muncul seperti gambar dibawah lalu klik Group atau ( Ctrl – G )
